Slide 3 Modelagem de Bancos de Dados

18/08/2025

Professor Miguél Suares

3.1 Introdução: Visitando a teoria de Bancos de Dados

Banco de Dados Um banco de dados é uma coleção compartilhada de dados logicamente relacionados, projetada para atender às necessidades informacionais de uma organização. - DATE, C. J. An Introduction to Database Systems. 8. ed. Boston: Addison-Wesley, 2003.

Ou seja, alguns pontos-chave da definição de Date:

“Coleção de dados …” → não é um conjunto de arquivos soltos, mas dados organizados.
“Compartilhada …” → não pertence a apenas um usuário ou aplicação; é usada por vários.
“Dados logicamente relacionados …” → os dados têm um relacionamento semântico, não são apenas agrupamentos arbitrários.
“Projetada para atender necessidades …” → o banco existe para suportar os processos de uma organização (consultas, relatórios, controle, tomada de decisão).

Banco de Dados Relacional Um banco de dados relacional é um banco de dados baseado em um modelo de dados relacional, no qual os dados são representados como um conjunto de relações (tabelas), e cada relação consiste em tuplas (linhas) e atributos (colunas). - SILBERSCHATZ, Abraham; KORTH, Henry F.; SUDARSHAN, S. Database System Concepts. 6. ed. New York: McGraw-Hill, 2010.

Agora, alguns pontos-chave da definição de Abraham Silberschatz :

Base no modelo relacional de Codd (1970).

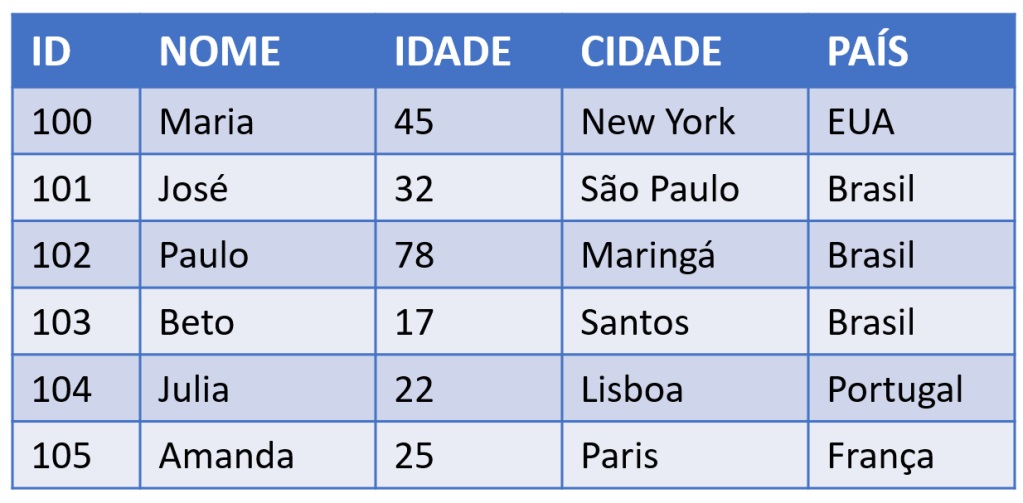

Dados representados em tabelas (relações).
Cada tabela é composta de tuplas (linhas) e atributos (colunas).
Integridade garantida por restrições (chaves, integridade referencial, domínio de atributos).
Manipulação feita por linguagens relacionais (álgebra relacional, cálculo relacional, SQL).

O Banco de Dados Relacional organiza as informações em tabelas bidiomensionais constituídas de linhas e colunas chamadas e essas tabelas recebem o nome de relações. Cada relação possui um campo-chave que confere identificação exclusiva a cada registro da tabela.

3.2 Modelo Matemático de um Banco de Dados

Considere um Banco de Dados para representar, com consistência Matemática os funcionários e Departamentos de uma Empresa.

3.2.1 Podemos representa-lo matemáticamente utilizando a teoria dos conjuntos

Figure 3.1: Diagrama de Montadoras, Veículos e Proprietários

3.2.1.1 Edgard F Cood explica em sua obra “A Relational Model of Data for Large Shared Data Banks” como definir uma Banco de Dados compartilhado matemáticamente

Um banco de dados relacional é um banco de dados no qual todos os dados são representados por meio de relações (matematicamente, conjuntos de tuplas), e todas as operações sobre os dados são baseadas em operadores formais do cálculo relacional e da álgebra relacional. - A Relational Model of Data for Large Shared Data Banks” (Communications of the ACM, vol. 13, n. 6, pp. 377–387, 1970).

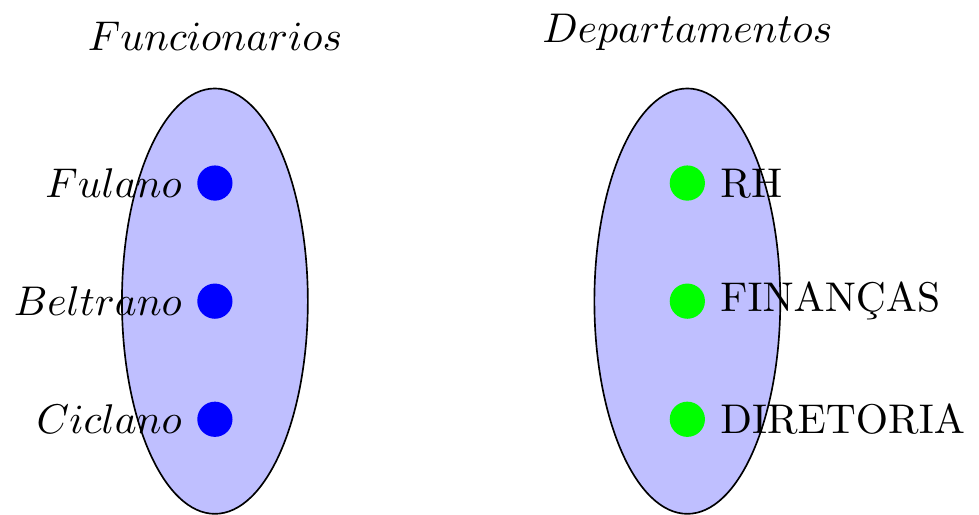

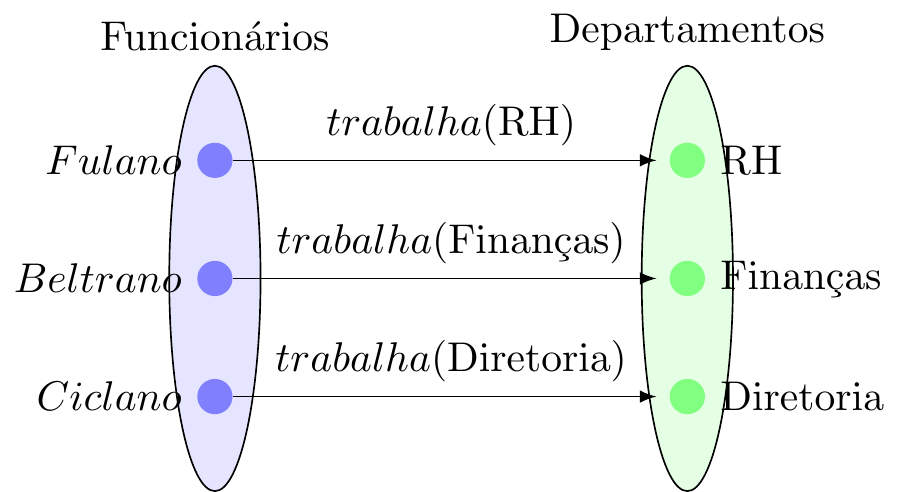

3.2.2 Então para podemos relacionar estes dois conjuntos (Funcionários e Departamentos) utilizando a Teoria das Funções

\[ \text{Edgard Frank Codd era um matemático tradicional} \\ \text{Considere o conseito de função: } \\ f(x) = Y \\ \text{era dessa forma que ele imaginava relacionamento e } \\ \text{ garantia matemática de CONSISTÊNCIA entre } \\ \text{ elementos de 2 conjuntos de dados diferentes } \]

Figure 3.2: Diagrama de Montadoras, Veículos e Proprietários

Mas vai ficar faltando como representar os atributos nesse modelo (colunas das tabelas):

\[ \begin{array}{c| c | c} \textbf{ Conjunto Funcionários} & \textbf{ Relacionamento Trabalha} & \textbf{Conjunto Departamentos)} \\ \hline FULANO & \quad TRABALHA & \quad RH \\ BELTRANO & \quad TRABALHA & \quad FINANCEIRO \\ CICLANO & \quad TRABALHA & \quad DEIRETORIA \\ \hline \textbf{Total: 3 ELEMENTOS } & \textbf{ CONECTADOS } & \textbf{Total: 3 ELEMENTOS } \end{array} \]

Ainda, é necessário acrescentar algumas regras de integridade a representação;

3.3 Modelo Lógico de Banco de Dados

3.3.1 Modelo Conceitual “Entidade Relacionamento” de Banco de Dados

O Modelo Entidade-Relacionamento (MER), proposto por Peter Chen em 1976, é uma ferramenta fundamental na modelagem de dados. É um modelo de dados de alto nível que descreve a estrutura conceitual de um banco de dados. O Modelo Entidade-Relacionamento (MER) é representado graficamente através de um DER (Diagrama Entidade-Relacionamento).

É utilizado para projetar Bancos de Dados Relacionais a partir de entrevistas onde se descreve as informações que se deseja armazenar de forma consistente. Exemplo:

“Desenhe um diagrama entidade-relacionamento DER contendo as entidades funcionarios e departamentos. A entidade ”funcionários” possui os atributos ”nome” e ”CPF”. A entidade ”Departamentos” possui os atributos ”Nome” e ”sigla”. O atributo ”CPF” é chave primária da entidade ”Funcionários”. O atributo ”sigla” é chave primária da entidade ”Departamentos”. As entidades ”Funcionários” e ”Departamentos” se relacionam através de um relacionamento chamado ”Pertence”.”

Segundo Laudon

Diagrama Entidade/Relacionamento (DER) é uma representação esquemática utilizada para entender as relações entre as tabelas de um banco de dados relacional. [[1] - LAUDON, Kenneth C.; LAUDON, Jane P. *Sistemas de informação gerenciais*. 11. ed. São Paulo: Pearson Education do Brasil, 2010. p. 180.]

3.3.2 Composição e Significado do Diagrama Entidade Relacionamento (DER)

\[ \begin{array}{c| c | c} \textbf{ NOME DO COMPONENTE} & \textbf{Representação Gráfica} & \textbf{ Liguagem Natural (texto)} \\ \hline ENTIDADE & \quad RETÂNGULO & \quad SUBSTÃNTIVO \\ ATRIBUTO & \quad ELÍPSE & \quad ADJETIVO \\ RELACIONAMENTO & \quad LOSÂNGULO & \quad VERBO \\ \hline \textbf{Total: 3 ELEMENTOS } & \textbf{ FORMA GRÁFICA } & \textbf{ FORMA MOFOLÓGICA GRAMATICAL } \end{array} \]

Figure 3.3: Diagrama de Montadoras, Veículos e Proprietários

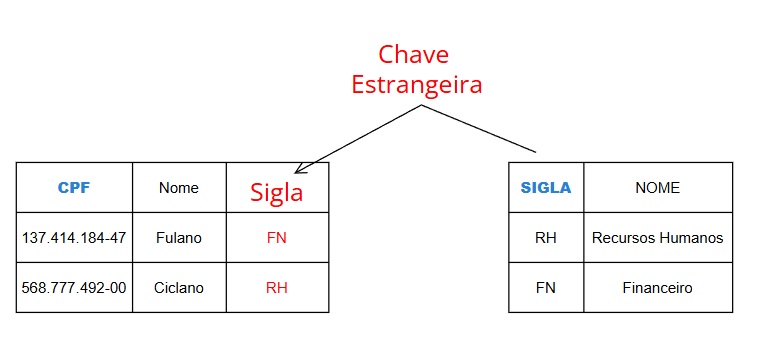

3.4 Modelo Físico de Banco de Dados

3.4.1 Geração do modelo Físico para aplica-lo ao SGBD (Sistema de Gerenciamento de Banco de Dados):

Uma vez que o modelo conceitual seja gerado, o analista pode mapea-lo para um “modelo físico”. Aqui, cada entidade irá gerar uma tebela, cada atributo irá originar uma coluna pertinente da tabela em questão e cada relacionamento irá mapear chaves primárias e chaves forasteiras nas tabelas interrelacionadas.

\[ \begin{array}{c| c | c} \textbf{Componente Lógico} & \textbf{ Componente Físico} & \textbf{Liguagem Natural (texto)} \\ \hline ENTIDADE & \quad TABELA & \quad SUBSTÃNTIVO \\ ATRIBUTO & \quad COLUNA & \quad ADJETIVO \\ RELACIONAMENTO & \quad CHAVE-ESTRANGEIRA & \quad VERBO \\ \hline \textbf{Diagrama Lógico DER } & \textbf{ FORMA FÍSICA - SGBD } & \textbf{ FORMA MOFOLÓGICA GRAMATICAL ORIGINAL } \end{array} \]

A ferramenta que irá criar as estruturas Físicas (tabelas, colunas, chaves) dentro do Banco de Dados é o Sistema de Gerenciamento de Banco de Dados através da linguagem SQL.

3.4.2 Interagindo com o Modelo Físico - A linguagem SQL (Structured Query Language)

A linguagem SQL foi criada nos laboratórios da IBM em 1974, como interface de manipulação ao Bando de Dados Relacional System-R , atualmente denominado IBM DB2. Os criadores foram engenheiros de sistemas que sucederam o professor Edgard Frank Codd no projeto de Banco de Dados Relacional: Donald Chamberlain e Raymond Boyce.

Donald Chamberlain - Criador da linguagem SQL nos laboratórios da IBM

Raymond Boyce - Criador da linguagem SQL nos laboratórios da IBM

A lingauem SQL é a ponte com o mundo exterior para um Sistema de Gerenciamento de Banco de Dados (SGBD). Os conjunto de comandos da linguagem SQL são divididos em 3 grandes grupos:

\[ \begin{array}{c| c | c} \textbf{GRUPO} & \textbf{ Comandos} & \textbf{Finalidade} \\ \hline Grupo \ DDL & \quad \ Data \ Definion \ Language & \quad Criar \ estruturas \ de \ dados \\ Grupo \ DML & \quad \ Data \ Manipulation \ Language & \quad Manipular \ dados \ armazenados \\ Grupo \ DCL & \quad \ Data \ Control \ Language & \quad Criar \ Regras \ para \ os \ dados \\ Grupo \ TCL & \quad \ Transaction \ Control \ Language & \quad Criar \ Transações \ para \ os \ dados \\ \hline \textbf{Subconjunto SQL } & \textbf{ Significado } & \textbf{ Conjunto Completo } \end{array} \]

Comandos exemplo:

\[ \begin{array}{c| c } \textbf{GRUPO} & \textbf{ Comandos} \\ \hline Grupo \ DDL & \quad CREATE, \quad ALTER,\quad DROP \ \ \\ Grupo \ DML & \quad SELECT, \quad INSERT, \quad UPDATE, \quad DELETE, \quad JOIN \\ Grupo \ DCL & \quad GRANT, \quad REVOKE \\ Grupo \ TCL & \quad COMMIT, \quad ROLLBACK, \quad SAVEPOINT \\ \hline \textbf{Subconjunto SQL } & \textbf{ Significado } \end{array} \]

O código abaixo escrito em Lingauem SQL padrão transfere para o modelo físico o modelo lógico anterior:

Transformando em SQL - EQUIVALENTE:

-- Exemplo testado e gerado no SGBD Postgres versão 15

-- Tabela Funcionários
CREATE TABLE IF NOT EXISTS "public".funcionarios
(
    cpf bigint NOT NULL,
    nome varchar(200)
);

-- Tabela Departamentos

CREATE TABLE IF NOT EXISTS "public".departamentos
(
    sigla integer NOT NULL,
    nome varchar(200)
);

-- Definindo a coluna "cpf" da tabela "funcionários" como chave primária
alter table "public".funcionarios add constraint "chave_primaria_funcionarios" primary key (cpf);

-- Definindo a coluna "sigla"" da tabela "departamentos" como chave primária
alter table "public".departamentos add constraint "chave_primaria_departamentos" primary key (sigla);

-- Gerando a integridade referêncial
-- Importando a chave primária da tabela "departamentos" como "chave estrangeira"
-- na tabela "funcionários"

-- primeiro adiciona-se a coluna estrageira "sigla" que é coluna originalmente
-- pertencente a tabela departamentos
alter table "public".funcionarios add column sigla integer;

-- finalmente conecte a coluna sigla a chave primária da tabela "departamento"
-- criando então uma chave estrageira na tabela "funcionários".
alter table "public".funcionarios add constraint "Chave_estrangeira_Departamento_funcionarios" foreign key (sigla) references "public".departamentos(sigla);

3.5 EXEMPLO: REVENDA DE VEÍCULOS MULTI-MARCAS

Uma revenda de veículos multimarcas deseja informatizar seu negócio e precisa de um banco de dados que registre informações sobre veículos, fabricantes e clientes. Cada veículo deve ter código de identificação, modelo, ano de fabricação, cor, preço e chassi. Todo veículo pertence a um fabricante. O fabricante é identificado por um código e deve ter armazenados seu nome e país de origem. A revenda vende veículos para clientes, e cada venda deve registrar a data, o valor da negociação e a forma de pagamento. Um cliente pode comprar mais de um veículo, mas cada veículo só pode ser vendido uma vez. Cada cliente é identificado por um código e deve ter armazenados seu nome, CPF/CNPJ, telefone e endereço.

3.5.1 Passo 1 - Visualizando matemáticamente os dados:

Vejamos como ficaria representar matemáticamente o enunciado acima:

Teoria dos Conjuntos - Ajudaria a organizar e agrupar os dados em conjuntos;
Teoria das Funções - A idéia era fornecer um mecanismo de consistência aos dados de conjuntos diferentes relacionados. Por exemplo, haveria uma função que mapeasse um um elemento do conjunto veículo a outro elemento do conjunto montadora.

3.5.1.1 Representação Matemática em Conjuntos e seus Elementos :

Vamos visualizar gráficamente os conjuntos de Marcas, modelos e proprietários :

Figure 3.4: Diagrama de Montadoras, Veículos e Proprietários

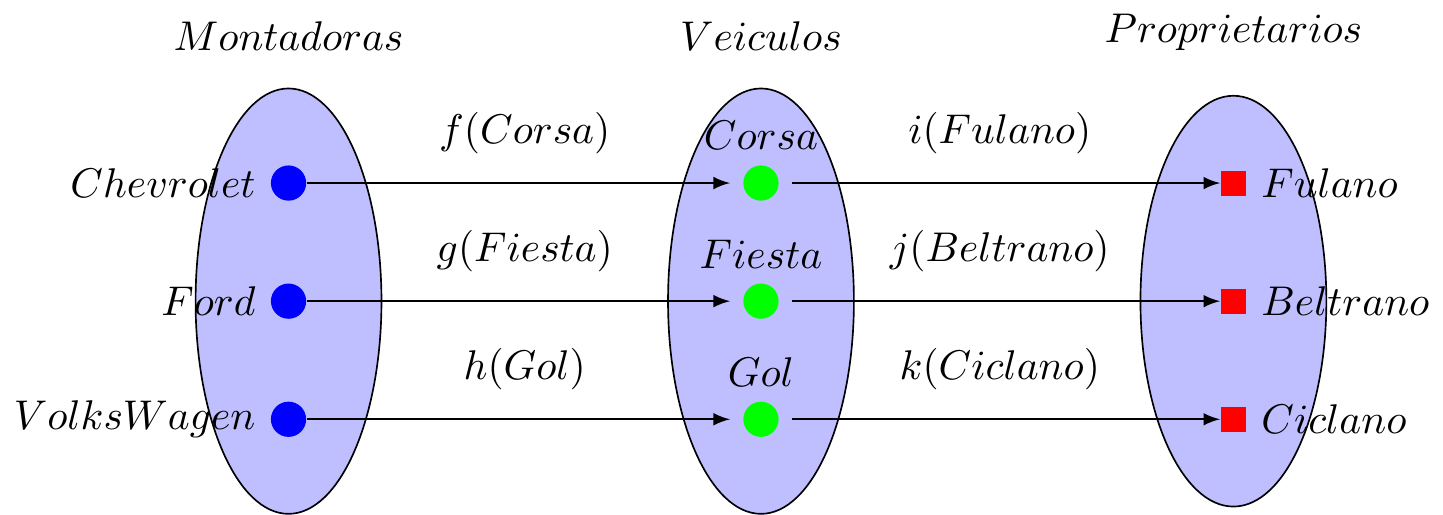

3.5.1.2 Gerando os Relacionamentos “Matemáticamente” - (Teoria das Funções, Domínios e Imagens):

Vamos visualizar gráficamente os relacionamentos entre os lementos dos conjuntos Marcas, modelos e proprietários :

Figure 3.5: Diagrama de Montadoras, Veículos e Proprietários

A limitação desta representação gráfica logo fica evidente: por mais que na forma matemática se consiga representar os elementos dos conjuntos e o relacionamento entre eles, a representação não consegue representar os diferentes atributos (características) que os elementos dos conjuntos compartilham.

3.5.2 Modelo Lógico: Modelo Entidade Relacionamento

Vamos agora converter a representação matemática para uma representação lógica utilizando o modelo M.E.R. (modelo entidade-relacionamento ) proposto pelo professor Peter Chen

3.5.2.1 Modelo Entidade Relacionamento

O modelo Entidade Relacionamento consistem em traduzir elementos morfológicos da gramática da língua portuguesa em um texto para um modelo de Banco de dados utilizando a com a seguinte regra de montagem:

Classe morfológica da palavra	CORRESPONDÊNCIA NO MODELO MATEMÁTICO	CORRESPONDÊNCIA NO MODELO LÓGICO	CORRESPONDÊNCIA NO MODELO FÍSICO-RELACIONAL
`Substantivos`	`CONJUNTOS`	`ENTIDADES`	`TABELAS`
`Adjetivos`	N/A	`ATRIBUTO`	`COLUNAS`
`Verbos`	Idéia de “funções y=f(x)”	`RELACIONAMENTOS`	`CHAVE ESTRANGEIRA`

Tomando como exemplo a revenda de carros:

Classe morfológica da palavra
`Substantivos`	VEÍCULOS, FABRICANTES, CLIENTES
`Adjetivos`	Referentes a veículos: `Modelo`, `Ano_Fabricacao`, `Cor`, `Preco`, `Chassi` Referentes a fabricante: `Nome`, `Pais_Origem` Referentes a cliente: `Nome`, `CPF_CNPJ`, `Telefone`, `Endereco`
`Verbos`	Fabricante - `PRODUZ`- Veículo clinte - `COMPRA/VENDE` - Veículo

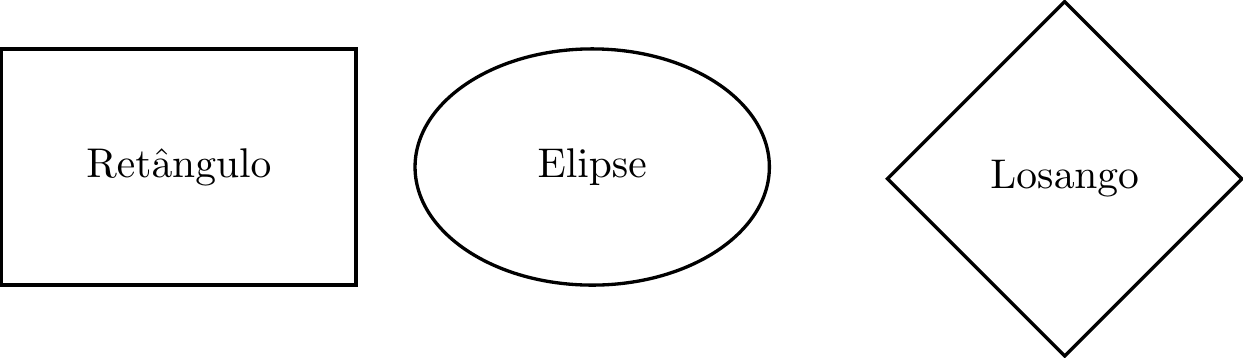

3.5.2.2 Modelo Entidade Relacionamento - representação gráfica

Classe morfológica da palavra	REPRESENTAÇÃO GRÁFICA
`Substantivos`	RETÂNGULOS
`Adjetivos`	ELIPSES
`Verbos`	LOSÂNGULOS



-- ================================================
-- 1) TRANSFORME AS ENTIDADES E ATRIBUTOS EM
--    TABELAS E COLUNAS
-- ================================================
CREATE TABLE fabricantes
(
    codigo_fabricante  INTEGER      NOT NULL,
    nome               VARCHAR(100) NOT NULL,
    pais_origem        VARCHAR(60)  NOT NULL
);

CREATE TABLE clientes
(
    codigo_cliente   INTEGER      NOT NULL,
    nome             VARCHAR(120) NOT NULL,
    cpf_cnpj         VARCHAR(20)  NOT NULL UNIQUE,
    telefone         VARCHAR(30),
    endereco         TEXT
);

CREATE TABLE veiculos
(
    codigo_veiculo      INTEGER       NOT NULL,
    modelo              VARCHAR(100)  NOT NULL,
    ano_fabricacao      INTEGER       NOT NULL,
    cor                 VARCHAR(40),
    preco               NUMERIC(12,2) NOT NULL,
    chassi              VARCHAR(30)   UNIQUE NOT NULL
);

CREATE TABLE vendas
(
    codigo_venda     INTEGER          NOT NULL,
    data_venda       DATE             NOT NULL,
    valor_negociado  NUMERIC(12,2)    NOT NULL,
    forma_pagamento  VARCHAR(50)      NOT NULL
);

-- ================================================
-- 2) TRANSFORME OS ATRIBUTOS CHAVE PRIMÁRIA
-- EM CHAVES-PRIMÁRIAS DAS TABELAS
-- ================================================
ALTER TABLE fabricantes ADD CONSTRAINT chave-primaria_fabricante PRIMARY KEY (codigo_fabricante);

ALTER TABLE clientes    ADD CONSTRAINT chave-primaria_cliente PRIMARY KEY (codigo_cliente);

ALTER TABLE veiculos    ADD CONSTRAINT chave-primaria_veiculo PRIMARY KEY (codigo_veiculo);

ALTER TABLE vendas      ADD CONSTRAINT chave-primaria_venda PRIMARY KEY (codigo_venda);

-- ================================================
-- 3) ADICIONAR NAS TABELAS AS COLUNAS EXTRAS
--    QUE VÃO RECEBER AS CHAVES ESTRANGEIRAS
-- ================================================

-- adicione uma coluna que irá acomodar a chave primária da tabela fabricantes como chave estrangeira
ALTER TABLE veiculos add cloumn  codigo_fabricante   INTEGER NOT NULL;

-- adicione uma coluna que irá acomodar a chave primária da tabela clientes como chave estrangeira
ALTER TABLE vendas   add cloumn  codigo_cliente      INTEGER NOT NULL;

-- adicione uma coluna que irá acomodar a chave primária da tabela veículos como chave estrangeira
ALTER TABLE vendas   add cloumn  codigo_veiculo      INTEGER NOT NULL UNIQUE;

-- ================================================
-- 3) CRIE AS CHAVES ESTRANGEIRAS QUE FAZEM A LIGAÇÃO
-- DAS TABELAS "LADO N" DO RELACIONAMENTO NO
-- DIAGRAMA ENTIDADE-RELACIONAMENTO COM AS
-- COLUNAS DO LADO 1
-- ================================================

-- utilizando chave estrangeira, faça esta tabela veículos referenciar a tabela fabricantes
ALTER TABLE veiculos
    ADD CONSTRAINT chave-estrageira_veiculo_fabricante
    FOREIGN KEY (codigo_fabricante)
    REFERENCES fabricantes (codigo_fabricante)
    ON UPDATE CASCADE
    ON DELETE RESTRICT;

-- utilizando chave estrangeira, faça esta tabela vendas referenciar a tabela clientes
ALTER TABLE vendas
    ADD CONSTRAINT chave-estrageira_venda_cliente
    FOREIGN KEY (codigo_cliente)
    REFERENCES clientes (codigo_cliente)
    ON UPDATE CASCADE
    ON DELETE RESTRICT;

-- utilizando chave estrangeira, faça esta tabela vendas referenciar a tabela veículos
ALTER TABLE vendas
    ADD CONSTRAINT chave-estrageira_venda_veiculo
    FOREIGN KEY (codigo_veiculo)
    REFERENCES veiculos (codigo_veiculo)
    ON UPDATE CASCADE
    ON DELETE RESTRICT;

3.6 VERBOS: Relacionamentos e Cardinalidade

A cardinalidade define quantas ocorrências de uma entidade podem estar associadas a ocorrências de outra entidade em um relacionamento.

Ela é fundamental para entender as regras de negócio do banco de dados e deve estar sempre representada no Diagrama Entidade-Relacionamento (DER).

3.6.1 🔹 Tipos principais de cardinalidade

Um para Um (1:1)
Um para Muitos (1:N)
Muitos para Muitos (N:N)

A seguir, vamos detalhar cada caso.

3.6.2 1. Relacionamento 1:1 (Um para Um)

Um exemplo clássico:
- Cada MARIDO possui uma única ESPOSA.
- Cada ESPOSA pertence a um único MARIDO.

3.6.2.1 Representação no DER:

3.6.3 Relacionamento 1:N (Um para Muitos)

Exemplo:

Um Cliente pode fazer muitos Pedidos.

Mas cada Pedido só pode pertencer a um Cliente.

3.6.3.1 Representação no DER:

3.6.4 Relacionamento N:N (Muitos para Muitos)

Exemplo:

Um Aluno pode se matricular em muitas Disciplinas.

Cada Disciplina pode ter muitos Alunos.

( Esse tipo de relacionamento precisa de uma entidade associativa para ser implementado no banco (ex.: Matricula) )

3.6.4.1 Representação no DER:

3.7 Entidade Dominante e Entidade Subordinada

No Modelo Entidade-Relacionamento (MER), algumas entidades só existem dependendo da existência de outra.
Nesses casos, usamos os conceitos de Entidade Dominante e Entidade Subordinada.

3.7.1 Definições:

Entidade Dominante (ou Forte):
É uma entidade que existe por si só, sem depender de nenhuma outra.
Ex.: Cliente, Produto, Funcionário.
Entidade Subordinada (ou Fraca):
É uma entidade que depende de outra para existir.
Ela não possui chave primária própria completa e precisa da chave da entidade dominante.
Ex.: ItemPedido, Dependente, Parcela.

A entidade subordinada é representada por um losango duplo (relacionamento identificador) em algumas notações, ou simplesmente destacada como entidade fraca.

Outro Exemplo:

3.8 CARDINALIDADE DO MODELO LÓGICO E A CRIAÇÃO DE CHAVES ESTRANGEIRAS NO MODELO FÍSICO-RELACIONAL

Vai ser a cardinalidade que irá ditar em quais tabelas criaremos chaves estrangeiras.

3.9 Normalização em Bancos de Dados Relaionais

3.9.1 Tabela Desnormalizada

Considere a tabela Veículos abaixo:

Modelo	Montadora
Strada	Fiat
Mobi	Fiat
Pulse	Fiat
Onix	Chevrolet
Tracker	Chevrolet
Onix Plus	Chevrolet
Polo	Volkswagen
Nivus	Volkswagen
T-Cross	Volkswagen
HB20	Hyundai
Creta	Hyundai

Separamos o conjunto de elemntos Montadoras e Modelos.

MontadoraID	Montadora
1	Fiat
2	Chevrolet
3	Volkswagen
4	Hyundai

ModeloID	Modelo
101	Strada
102	Mobi
103	Pulse
201	Onix
202	Tracker
203	Onix Plus
301	Polo
302	Nivus
303	T-Cross
401	HB20
402	Creta

O processo de fragmentar agrupamentos complexos de dados e simplifica-los a fim de minimizar redundâncias e economizar espaço no Banco de Dados Relacional é chamado de NORMALIZAÇÃO. [[1] - LAUDON, Kenneth C.; LAUDON, Jane P. *Sistemas de informação gerenciais*. 11. ed. São Paulo: Pearson Education do Brasil, 2010. p. 180.]

Mas Como indicar que cada elemento da tabela “Modelo” está associado a um elemento da tabela “Montadora” ?

3.9.2 Tabela Normalizada

Considere as tabelas abaixo:

MontadoraID	Montadora
1	Fiat
2	Chevrolet
3	Volkswagen
4	Hyundai

ModeloID	Modelo	MontadoraID
101	Strada	1
102	Mobi	1
103	Pulse	1
201	Onix	2
202	Tracker	2
203	Onix Plus	2
301	Polo	3
302	Nivus	3
303	T-Cross	3
401	HB20	4
402	Creta	4

Repare que:

É possível identificar que não existem montadoras repetidas na tabela “Montadoras”;
É possível identificar que não existem modelos repetidos na tabela “Montadoras”;

A coluna (atributo) ModeloID é a chave primária da tabela Modelos. A coluna (atributo) MontadoraID é a chave primária da tabela Montadoras.

Na tabela Modelos, a coluna MontadoraID, acrescentada a tabela Modelos representa a ligação de cada elemento da tabela Modelos e Montadoras. Essa coluna “importada” da tabela Montadoras para a tabela Modelos se chama chave estrangeira.

3.10 Referências

CHEN, Peter (1990). Gerenciando Banco de Dados. A Abordagem Entidade-Relacionamento para Projeto Lógico. São Paulo: McGraw-Hill. 80 páginas. ISBN 0-07-460575-5

DATE, C. J. An Introduction to Database Systems. 8. ed. Boston: Addison-Wesley, 2003.

SILBERSCHATZ, Abraham; KORTH, Henry F.; SUDARSHAN, S. Database System Concepts. 6. ed. New York: McGraw-Hill, 2010.

CODD, E. F. A Relational Model of Data for Large Shared Data Banks. Communications of the ACM, New York, v. 13, n. 6, p. 377–387, 1970.

3.11 Exercícios RESOLVIDOS

Exercício 1 — Universidade
Considere uma Universidade que possui vários Cursos. Cada curso tem um nome, uma duração em semestres e um coordenador. A universidade possui Professores, cada um com um nome, título e CPF. Um professor pode ministrar várias disciplinas, e cada disciplina pertence a um único curso.
Identifique as entidades
Identifique os atributos de cada Entidade
Identifique os relacionamentos entre as Entidades
Faça o diagrama DEM (Diagrama Entidade Relacionamento) contendo as entidades, atributos e relacionamentos que você mapeou.

3.11.0.1 Passo #1 -

Identificar SUBSTANTIVOS no contexto; identificar os ADJETIVOS pertinentes a cada SUBSTANTIVO; identificar os VERBOS de relação entre os substantivos.

Identificando SUBSTANTIVOS, ADJETIVOS referentes e VERBOS de relação
`Substantivos` do contexto: leve-os ao plural	`Adjetivos`	`Verbos`
UNIVERSIDADE -> `UNIVERSIDADES`	`NOME` (implícito no enunciado) `CNPJ` (implícito no enunciado)	universidade `POSSUI` (vários) cursos
CURSO -> `CURSOS`	`NOME` (explícito no enunciado) `DURAÇÃO` (explícito no enunciado) `COORDENADOR` (explícito no enunciado) `CODIGO_CURSO` (implícito no enunciado)	cursos são `POSSUÍDOS` por (vários) universidades
PROFESSOR -> `PROFESSORES`	`CPF` (explícito no enunciado) `NOME` (explícito no enunciado) `TÍTULO` (explícito no enunciado)	universidade `POSSUI` (vários) professores professor `MINISTRA` (várias) disciplinas
DISCIPLINA -> `DISCIPLINAS`	`NOME` (implícito no enunciado) `CODIGO_DISCIPLINA` (implícito no enunciado)	disciplina `É MINISTRADA` por (vários) professores disciplina `PERTENCE` a (um único) curso

3.11.0.2 Passo #2

Criar o MODELO ENTIDADE RELACIONAMENTO (M.E.R.) - Converter SUBSTANTIVO em ENTIDADES; converter ADJETIVOS em ATRIBUTOS e converter VERBOS em RELACIONAMENTOS.

ENTIDADES identificadas: UNIVERSIDADES, CURSOS, PROFESSORES e DISCIPLINAS
ATRIBUTOS identificados: UNIVERSIDADES [ nome,cnpj ] ; CURSOS [ nome, duração, coordenador, codigo_curso] ; PROFESSORES [ cpf, nome e título] ; DISCIPLINAS [nome e codigo_disciplina]
RELACIONAMENTOS: [universidade-POSSUI-curso] ; [universidade-POSSUI-professores]; [professor-MINISTRA-disciplina] ; [disciplina-PERTENCE-curso]

3.11.0.3 Passo #3

Criar um DIAGRAMA ENTIDADE-RELACIONAMENTO (D.E.R.) com as informações levantadas:

3.11.0.4 Passo #4

Identificar os Relacionamentos:

[universidade-POSSUI-curso] ; [universidade-POSSUI-professores]; [professor-MINISTRA-disciplina] ; [disciplina-PERTENCE-curso]

3.11.0.5 Passo #5 - Crie o código SQL referente ao diagrama que você desenhou:

/* =========================================================
   Passo 1️- CRIAR TABELAS (somente colunas, sem PK nem FK)
   ========================================================= */
CREATE TABLE UNIVERSIDADES
(
    nome            VARCHAR(255),
    CNPJ            VARCHAR(14)
);

CREATE TABLE CURSOS
(
    nome            VARCHAR(255),
    duracao         INT,
    coordenador     VARCHAR(255),
    codigo_curso    INTEGER
);

CREATE TABLE PROFESSORES
(
    cpf             VARCHAR(11),
    nome            VARCHAR(255),
    titulo          VARCHAR(255)
);

CREATE TABLE DISCIPLINAS
(
    nome                VARCHAR(255),
    codigo_disciplina   INTEGER
);

/* =========================================================
   Passo 2- ADICIONAR CHAVES PRIMÁRIAS
   ========================================================= */
ALTER TABLE UNIVERSIDADES ADD PRIMARY KEY (CNPJ);

ALTER TABLE CURSOS        ADD PRIMARY KEY (codigo_curso);

ALTER TABLE PROFESSORES   ADD PRIMARY KEY (cpf);

ALTER TABLE DISCIPLINAS   ADD PRIMARY KEY (codigo_disciplina);

/* =========================================================
   Passo 3- CRIAR COLUNAS PARA FUTURAS CHAVES ESTRANGEIRAS
   -- Sempre no lado N de cada relacionamento
   ========================================================= */
-- UNIVERSIDADES (1) —— (N) CURSOS  → CURSOS precisa de CNPJ
ALTER TABLE CURSOS   ADD COLUMN CNPJ VARCHAR(14);

-- UNIVERSIDADES (1) —— (N) PROFESSORES → PROFESSORES precisa de CNPJ
ALTER TABLE PROFESSORES  ADD COLUMN CNPJ VARCHAR(14);

-- PROFESSORES (1) —— (N) DISCIPLINAS → DISCIPLINAS precisa de cpf
ALTER TABLE DISCIPLINAS ADD COLUMN cpf VARCHAR(11);

/* =========================================================
   Passo 4- CRIAR AS CHAVES ESTRANGEIRAS
   ========================================================= */
ALTER TABLE CURSOS      ADD CONSTRAINT fk_cursos_universidade      FOREIGN KEY (CNPJ) REFERENCES UNIVERSIDADES (CNPJ);

ALTER TABLE PROFESSORES ADD CONSTRAINT fk_professores_universidade FOREIGN KEY (CNPJ) REFERENCES UNIVERSIDADES (CNPJ);

ALTER TABLE DISCIPLINAS ADD CONSTRAINT fk_disciplinas_professor    FOREIGN KEY (cpf)  REFERENCES PROFESSORES (cpf);

Exercício 2 — Um Projeto de e-commerce
Um Cliente faz Pedidos em um sistema de e-commerce. Cada cliente tem um nome, endereço e telefone. Os pedidos possuem uma data, um valor total e podem conter vários Produtos. Cada produto tem um nome, uma descrição e um preço.
Identifique as entidades
Identifique os atributos de cada Entidade
Identifique os relacionamentos entre as Entidades
Faça o diagrama DEM (Diagrama Entidade Relacionamento) contendo as entidades, atributos e relacionamentos que você mapeou.

3.11.0.6 Passo #1 -

Identificar SUBSTANTIVOS no contexto; identificar os ADJETIVOS pertinentes a cada SUBSTANTIVO; identificar os VERBOS de relação entre os substantivos.

Identificando SUBSTANTIVOS, ADJETIVOS referentes e VERBOS de relação
`Substantivos` do contexto: leve-os ao plural	`Adjetivos`	`Verbos`
CLIENTE -> `CLIENTES`	`NOME` (explícito no enunciado) `ENDERECO` (explícito no enunciado) `TELEFONE` (explícito no enunciado) `CPF` (implícito no enunciado)	(vários) clientes `PEDEM` (vários) produtos
PEDIDO -> `PEDIDOS ????` PEDIDO NÃO É SUBSTABNTIVO, MAS SIM O PARTICÍPIO PASSADO DO VERBO PEDIR. (PEDIR É VERBO !!!)	`DATA` (explícito no enunciado) `VALOR_TOTAL` (explícito no enunciado)	(vários) clientes `PEDEM` (vários) produtos
PRODUTO -> `PRODUTOS`	`NOME` (implícito no enunciado) `DESCRICAO` (explícito no enunciado) `PRECO` (explícito no enunciado) `COD_PRODUTO` (implícito no enunciado)	(vários) produtos são `PEDidos` por (vários) clientes

3.11.0.7 Passo #2

Criar o MODELO ENTIDADE RELACIONAMENTO (M.E.R.) - Converter SUBSTANTIVO em ENTIDADES; converter ADJETIVOS em ATRIBUTOS e converter VERBOS em RELACIONAMENTOS.

Normalmente apenas as ENTIDADES levam atributos. Quando aparece um relacionamento N-N entre duas entidades, também podem aparecer atributos atrelados aos relacionamentos (como é o caso de PEDIDO aqui).

ENTIDADES identificadas: CLIENTES, PRODUTOS
ATRIBUTOS identificados: CLIENTES [ nome, endereco, telefone, cpf] ; PRODUTOS [ nome, descricao, preco, cod_produto] ; PEDIDO[data, valor_total]
RELACIONAMENTOS: [cliente-PEDE-produto] ; [produto-PEDIDO-cliente];

3.11.0.8 Passo #3

Criar um DIAGRAMA ENTIDADE-RELACIONAMENTO (D.E.R.) com as informações levantadas:

3.11.0.9 Passo #5 - Crie o código SQL referente ao diagrama que você desenhou:


-- CRIAR AS TABELAS

CREATE TABLE Cliente
(
    id_cliente INT,
    nome VARCHAR(255)
);

CREATE TABLE CPF
(
    numero_cpf CHAR(11)
);

-- ADICIONAR AS CHAVES PRIMÁRIAS

ALTER TABLE Cliente ADD PRIMARY KEY (id_cliente);

ALTER TABLE CPF ADD PRIMARY KEY (numero_cpf);


-- O relacionamento é 1:1. Podemos escolher um dos lados para armazenar a chave.
-- Aqui vamos seguir o diagrama, colocando a chave estrangeira de CPF em Cliente.

ALTER TABLE Cliente ADD COLUMN numero_cpf CHAR(11);

-- CRIAR AS CHAVES ESTRANGEIRAS

ALTER TABLE Cliente ADD CONSTRAINT fk_cliente_cpf FOREIGN KEY (numero_cpf) REFERENCES CPF (numero_cpf);

Exercício 3 — Hospital
Um Hospital registra Pacientes, cada um com nome, idade, endereço e telefone. Os pacientes podem realizar várias Consultas com Médicos. Cada médico possui um CRM, um nome e uma especialidade. Durante a consulta, o médico pode prescrever Receitas, que possuem medicação e dosagem.
Identifique as entidades
Identifique os atributos de cada Entidade
Identifique os relacionamentos entre as Entidades
Faça o diagrama DEM (Diagrama Entidade Relacionamento) contendo as entidades, atributos e relacionamentos que você mapeou.

3.11.0.10 Passo #1 -

Identificar SUBSTANTIVOS no contexto; identificar os ADJETIVOS pertinentes a cada SUBSTANTIVO; identificar os VERBOS de relação entre os substantivos.

Identificando SUBSTANTIVOS, ADJETIVOS referentes e VERBOS de relação
`Substantivos` do contexto: leve-os ao plural	`Adjetivos`	`Verbos`
HOSPITAL -> `HOSPITAIS`	`NOME` (implícito no enunciado) `CNPJ` (implícito no enunciado)	(explícito) hospital `REGISTRA` (vários) pacientes (implícito) hospital `POSSUI` medicos
PACIENTE -> `PACIENTES`	`NOME` (explícito no enunciado) `IDADE` (explícito no enunciado) `ENDERECO` (explícito no enunciado) `TELEFONE` (explícito no enunciado) `CPF` (implícito no enunciado)	pacientes são `REGISTRADOS` em (um) hospital (vários) pacientes `CONSULTAM` (vários) médicos (vários) pacientes `SÃO RECEITADOS` por (vários) médicos
MÉDICO -> `MEDICOS`	`CRM` (explícito no enunciado) `NOME` (explícito no enunciado) `ESPECIALIDADE` (explícito no enunciado)	(vários) médico(s) `CONSULTA` (vários) pacientes (vários) médico(s) `RECEITAM` (vários) pacientes
RECEITA ?? -> `RECEITAR` é VERBO	`MEDICACAO` (explícito no enunciado) `DOSAGEM`(explícito no enunciado)	médico `RECEITA` ao paciente (vários) paciente(s) `É(SÃO) RECEITADO(s)` por (vários) médico(s)
CONSULTA ?? -> `CONSULTAR` é VERBO	`DATA` (implícito no enunciado) `HORA`(implícito no enunciado) `sala`(implícito no enunciado)	(vários) pacientes(s) `CONSULTA(M)` (vários) médico(s)

3.11.0.11 Passo #2

Criar o MODELO ENTIDADE RELACIONAMENTO (M.E.R.) - Converter SUBSTANTIVO em ENTIDADES; converter ADJETIVOS em ATRIBUTOS e converter VERBOS em RELACIONAMENTOS.

ENTIDADES identificadas: HOSPITAIS, PACIENTES, MEDICOS
ATRIBUTOS identificados: HOSPITAIS [ nome,cnpj ] ; PACIENTES [ nome, idade, endereco, telefone, cpf] ; MEDICOS [ crm, nome e especialidade] ;
RELACIONAMENTOS: [medico-consulta-paciente] ; [medico-receita-paciente]; [hospital-registra-paciente] ; [hospital-POSSUI-medicos]

3.11.0.12 Passo #3

Criar um DIAGRAMA ENTIDADE-RELACIONAMENTO (D.E.R.) com as informações levantadas:

3.11.0.13 Passo #5 - Faça o código SQL do diagrama acima


/* =========================================================
   Passo 1- TABELAS (apenas colunas, sem PK ou FK)
   ========================================================= */
CREATE TABLE HOSPITAIS
(
    nome    VARCHAR(255),
    cnpj    CHAR(14)
);

CREATE TABLE PACIENTES
(
    nome        VARCHAR(255),
    idade       INT,
    endereco    VARCHAR(255),
    telefone    VARCHAR(20),
    cpf         CHAR(11)
);

CREATE TABLE MEDICOS
(
    nome            VARCHAR(255),
    especialidade   VARCHAR(255),
    crm             CHAR(15)
);

/* As próximas tabelas representam os relacionamentos N:N
   com atributos próprios (tabelas de junção) */
CREATE TABLE REGISTRAM
(
    -- sem colunas de FK por enquanto
);

CREATE TABLE CONSULTAM
(
    data_consulta   DATE,
    hora            TIME,
    sala            VARCHAR(50)
);

CREATE TABLE RECEITAM
(
    medicacao       VARCHAR(255),
    dosagem         VARCHAR(100)
);

/* =========================================================
   Passo 2- ADICIONAR CHAVES PRIMÁRIAS
   ========================================================= */
ALTER TABLE HOSPITAIS  ADD PRIMARY KEY (cnpj);

ALTER TABLE PACIENTES  ADD PRIMARY KEY (cpf);

ALTER TABLE MEDICOS    ADD PRIMARY KEY (crm);

/* Para tabelas de relacionamento com atributos, a PK será composta
   (as FKs a serem criadas formarão a chave primária). Faremos isso depois
   de adicionar as colunas de FK. */

/* =========================================================
   Passo 3- CRIAR COLUNAS PARA FUTURAS CHAVES ESTRANGEIRAS
   ========================================================= */
-- REGISTRAM: HOSPITAIS (1) —— (N) PACIENTES
ALTER TABLE REGISTRAM ADD COLUMN cnpj CHAR(14), ADD COLUMN cpf  CHAR(11);

-- CONSULTAM: MEDICOS (N) —— (N) PACIENTES
ALTER TABLE CONSULTAM ADD COLUMN crm  CHAR(15), ADD COLUMN cpf  CHAR(11);

-- RECEITAM: MEDICOS (N) —— (N) PACIENTES
ALTER TABLE RECEITAM  ADD COLUMN crm  CHAR(15), ADD COLUMN cpf  CHAR(11);

/* =========================================================
   Passo 4- CRIAR CHAVES ESTRANGEIRAS
   ========================================================= */
ALTER TABLE REGISTRAM
    ADD CONSTRAINT fk_registram_hospitais
        FOREIGN KEY (cnpj)
        REFERENCES HOSPITAIS (cnpj),
    ADD CONSTRAINT fk_registram_pacientes
        FOREIGN KEY (cpf)
        REFERENCES PACIENTES (cpf);

ALTER TABLE CONSULTAM
    ADD CONSTRAINT fk_consultam_medicos
        FOREIGN KEY (crm)
        REFERENCES MEDICOS (crm),
    ADD CONSTRAINT fk_consultam_pacientes
        FOREIGN KEY (cpf)
        REFERENCES PACIENTES (cpf);

ALTER TABLE RECEITAM
    ADD CONSTRAINT fk_receitam_medicos
        FOREIGN KEY (crm)
        REFERENCES MEDICOS (crm),
    ADD CONSTRAINT fk_receitam_pacientes
        FOREIGN KEY (cpf)
        REFERENCES PACIENTES (cpf);

/* Definir chaves primárias compostas para tabelas de relacionamento */
ALTER TABLE REGISTRAM ADD PRIMARY KEY (cnpj, cpf);

ALTER TABLE CONSULTAM ADD PRIMARY KEY (crm, cpf, data_consulta, hora);

ALTER TABLE RECEITAM  ADD PRIMARY KEY (crm, cpf, medicacao);

3.11.1 Exercícios

3.11.2 📝 Lista de Exercícios – Modelo Entidade-Relacionamento (MER)

3.11.2.1 Exercício 1 – Cliente e CPF (1:1)

Considere um projeto de Banco de Dados.Faça a modelagem utilizando o Modelo Entidade-Relacionamento de Peter Chen (M.E.R.).
Cada Cliente possui exatamente um CPF, e cada CPF só pode estar associado a um único Cliente.
- Identifique entidades, atributos e relacionamento.
- Represente o MER com cardinalidade 1:1.

3.11.2.2 Exercício 2 – Cliente e Pedidos (1:N)

Considere um projeto de Banco de Dados.Faça a modelagem utilizando o Modelo Entidade-Relacionamento de Peter Chen (M.E.R.).
Um Cliente pode fazer vários Pedidos, mas cada Pedido pertence a apenas um Cliente.
- Liste as entidades e atributos.
- Defina o relacionamento e a cardinalidade.
- Monte o DER.

3.11.2.3 Exercício 3 – Alunos e Disciplinas (N:N)

Considere um projeto de Banco de Dados.Faça a modelagem utilizando o Modelo Entidade-Relacionamento de Peter Chen (M.E.R.).
Um Aluno pode se matricular em várias Disciplinas, e cada Disciplina pode ter vários Alunos.
- Identifique entidades e atributos. - Qual entidade associativa deve ser criada? - Desenhe o DER com a entidade associativa.

3.11.2.4 Exercício 4 – Funcionário e Dependentes (Entidade Fraca)

Considere um projeto de Banco de Dados.Faça a modelagem utilizando o Modelo Entidade-Relacionamento de Peter Chen (M.E.R.).
Cada Funcionário pode ter vários Dependentes. Um Dependente não existe sem um Funcionário.
- Identifique a entidade forte e a entidade fraca.
- Defina atributos e chaves.
- Monte o DER indicando a dependência existencial.

-- Coloque aqui o código SQL criar as tabelas:

3.11.2.5 Exercício 5 – Pedido e Itens de Pedido (Entidade Associativa + Fraca)

Considere um projeto de Banco de Dados.Faça a modelagem utilizando o Modelo Entidade-Relacionamento de Peter Chen (M.E.R.).
Um Pedido contém vários Itens, mas cada Item está sempre vinculado a apenas um Pedido.
- Qual entidade é dominante e qual é subordinada?
- Identifique atributos das duas entidades.
- Represente o DER com cardinalidade 1:N.

-- Coloque aqui o código SQL criar as tabelas:

3.11.2.6 Exercício 6 – Médicos e Consultas (1:N)

Considere um projeto de Banco de Dados.Faça a modelagem utilizando o Modelo Entidade-Relacionamento de Peter Chen (M.E.R.).
Um Médico pode realizar várias Consultas, mas cada Consulta está associada a apenas um Médico.
- Identifique entidades e atributos.
- Desenhe o DER.
- Indique as cardinalidades.

-- Coloque aqui o código SQL criar as tabelas:

3.11.2.7 Exercício 7 – Professor e Departamento (1:1)

Considere um projeto de Banco de Dados.Faça a modelagem utilizando o Modelo Entidade-Relacionamento de Peter Chen (M.E.R.).
Cada Professor dirige apenas um Departamento, e cada Departamento tem apenas um Professor responsável.
- Identifique entidades, atributos e relacionamento.
- Defina cardinalidade 1:1 no DER.

-- Coloque aqui o código SQL criar as tabelas:

3.11.2.8 Exercício 8 – Livros e Autores (N:N)

Considere um projeto de Banco de Dados.Faça a modelagem utilizando o Modelo Entidade-Relacionamento de Peter Chen (M.E.R.).
Um Livro pode ter vários Autores, e cada Autor pode escrever vários Livros.
- Identifique as entidades e atributos.
- Qual entidade associativa deve ser criada?
- Monte o DER em notação conceitual.

-- Coloque aqui o código SQL criar as tabelas:

3.11.2.9 Exercício 9 – Biblioteca (Entidades Fortes e Fracas)

Considere um projeto de Banco de Dados.Faça a modelagem utilizando o Modelo Entidade-Relacionamento de Peter Chen (M.E.R.).
Um Livro pode ter vários Exemplares. Um Exemplar só existe se estiver associado a um Livro.
- Identifique entidades fortes e fracas.
- Defina atributos (Livro: título, ano; Exemplar: código_exemplar, status).
- Monte o DER com a dependência existencial.

-- Coloque aqui o código SQL criar as tabelas:

3.11.2.10 Exercício 10 – Empresa, Funcionário e Projeto (Misto 1:N e N:N)

Considere um projeto de Banco de Dados.Faça a modelagem utilizando o Modelo Entidade-Relacionamento de Peter Chen (M.E.R.).
- Uma Empresa possui vários Funcionários.
- Cada Funcionário pode participar de vários Projetos, e cada Projeto pode ter vários Funcionários.
- Identifique todas as entidades, atributos e relacionamentos.
- Determine cardinalidades corretas (Empresa–Funcionário 1:N, Funcionário–Projeto N:N).
- Crie o DER completo.

-- Coloque aqui o código SQL criar as tabelas:

3.11.2.11 Tarefas propostas para cada exercício:

Identificar entidades e atributos.
Definir relacionamentos.
Especificar cardinalidades.
Indicar entidades fortes e fracas (quando houver).
Representar graficamente o DER.

3.11.3 Respostas dos Exercícios:

3.11.3.1 Exercício #1

3.11.3.1.1 Exercício 1 - SQL referênte ao diagrama anterior

/* =========================================================
   TRANSFORMA AS ENTIDADES EM TABELAS E ATRIBUTOS EM COLUNAS
   ========================================================= */
CREATE TABLE CLIENTES
(
    id_cliente INTEGER,
    nome VARCHAR(255)
);

CREATE TABLE CPFS
(
    numero_cpf CHAR(11)
);

/* =========================================================
   Definir chaves primárias
   ========================================================= */
ALTER TABLE CLIENTES ADD PRIMARY KEY (id_cliente);

ALTER TABLE CPFS ADD PRIMARY KEY (numero_cpf);

/* =========================================================
    Criar coluna para futura chave estrangeira
   ========================================================= */
-- Relacionamento 1:1 (um cliente possui um CPF)
-- Vamos colocar a FK na tabela CLIENTES

ALTER TABLE CLIENTES   ADD COLUMN numero_cpf CHAR(11);

/* =========================================================
    Criar chave estrangeira
   ========================================================= */

ALTER TABLE CLIENTES ADD CONSTRAINT fk_clientes_cpfs FOREIGN KEY (numero_cpf) EFERENCES CPFS (numero_cpf);

3.11.3.2 Exercício #2

3.11.3.2.1 Exercício 2 - SQL referênte ao diagrama anterior

/* =========================================================
   Criar tabelas (sem PK ou FK)
   ========================================================= */
CREATE TABLE CLIENTES
(
    cpf CHAR(11),
    nome VARCHAR(255)
);

CREATE TABLE PEDIDOS
(
    cod_pedido INT,
    data DATE,
    valor_total DECIMAL(10,2)
);

/* =========================================================
   Definir chaves primárias
   ========================================================= */

ALTER TABLE CLIENTES  ADD PRIMARY KEY (cpf);

ALTER TABLE PEDIDOS   ADD PRIMARY KEY (cod_pedido);

/* =========================================================
   Criar coluna para futura chave estrangeira
   ========================================================= */
-- Relacionamento CLIENTES 1:N PEDIDOS

ALTER TABLE PEDIDOS ADD COLUMN cpf_cliente CHAR(11);

/* =========================================================
   Criar chave estrangeira
   ========================================================= */

ALTER TABLE PEDIDOS ADD CONSTRAINT fk_pedidos_clientes  FOREIGN KEY (cpf_cliente) REFERENCES CLIENTES (cpf);

3.11.3.3 Exercício #3

3.11.3.3.1 Exercício 3 - SQL referênte ao diagrama anterior

/* =========================================================
   Criar tabelas (sem PK ou FK)
   ========================================================= */

CREATE TABLE ALUNOS
(
    id_aluno INT,
    nome VARCHAR(255)
);

CREATE TABLE DISCIPLINAS
(
    id_disciplina INT,
    nome VARCHAR(255)
);

/* Tabela para o relacionamento N:N */

CREATE TABLE MATRICULA
(
    semestre VARCHAR(10)
);

/* =========================================================
   Definir chaves primárias
   ========================================================= */

ALTER TABLE ALUNOS  ADD PRIMARY KEY (id_aluno);

ALTER TABLE DISCIPLINAS ADD PRIMARY KEY (id_disciplina);

/* A PK da tabela MATRICULA será composta pelas FKs */
-- Definiremos depois de criar as colunas de FK

/* =========================================================
   Criar colunas para futuras chaves estrangeiras (lado N)
   ========================================================= */

ALTER TABLE MATRICULA ADD COLUMN id_aluno INT, ADD COLUMN id_disciplina INT;

/* =========================================================
   Criar chaves estrangeiras
   ========================================================= */

ALTER TABLE MATRICULA ADD CONSTRAINT fk_matricula_aluno FOREIGN KEY (id_aluno) REFERENCES ALUNOS (id_aluno);

ALTER TABLE MATRICULA ADD CONSTRAINT fk_matricula_disciplina FOREIGN KEY (id_disciplina) REFERENCES DISCIPLINAS (id_disciplina);

/* =========================================================
   Definir chave primária composta da tabela MATRICULA
   ========================================================= */

ALTER TABLE MATRICULA ADD PRIMARY KEY (id_aluno, id_disciplina);

3.11.3.4 Exercício #4

3.11.3.4.1 Exercício 4 - SQL referênte ao diagrama anterior

/* =========================================================
   Criar tabelas (sem PK ou FK)
   ========================================================= */
CREATE TABLE FUNCIONARIOS
(
    id_funcionario INT,
    nome VARCHAR(255),
    cargo VARCHAR(100),
    salario DECIMAL(10,2)
);

CREATE TABLE DEPENDENTES
(
    id_dependente INT,
    nome VARCHAR(255),
    parentesco VARCHAR(50),
    data_nascimento DATE
);

/* =========================================================
   Definir chaves primárias
   ========================================================= */

ALTER TABLE FUNCIONARIOS ADD PRIMARY KEY (id_funcionario);

ALTER TABLE DEPENDENTES ADD PRIMARY KEY (id_dependente);

/* =========================================================
   Criar coluna para futura chave estrangeira
   ========================================================= */

-- Relacionamento FUNCIONARIOS 1:N DEPENDENTES

ALTER TABLE DEPENDENTES ADD COLUMN id_funcionario INT;

/* =========================================================
   Criar chave estrangeira
   ========================================================= */

ALTER TABLE DEPENDENTES ADD CONSTRAINT fk_dependentes_funcionarios FOREIGN KEY (id_funcionario) REFERENCES FUNCIONARIOS  (id_funcionario);

3.11.3.5 Exercício #5

3.11.3.5.1 Exercício 5 - SQL referênte ao diagrama anterior

/* =========================================================
   Criar tabelas (sem PK ou FK)
   ========================================================= */
CREATE TABLE PEDIDOS
(
    id_pedido INT,
    data_pedido DATE,
    valor_total DECIMAL(10,2),
    status VARCHAR(50)
);

CREATE TABLE ITENS
(
    id_item INT,
    descricao VARCHAR(255),
    quantidade INT,
    preco_unitario DECIMAL(10,2)
);

/* =========================================================
   Definir chaves primárias
   ========================================================= */
ALTER TABLE PEDIDOS ADD PRIMARY KEY (id_pedido);

ALTER TABLE ITENS ADD PRIMARY KEY (id_item);

/* =========================================================
   Criar coluna para futura chave estrangeira
   ========================================================= */

-- Relacionamento PEDIDOS 1:N ITENS

ALTER TABLE ITENS ADD COLUMN id_pedido INT;

/* =========================================================
   Criar chave estrangeira
   ========================================================= */

ALTER TABLE ITENS ADD CONSTRAINT fk_itens_pedidos FOREIGN KEY (id_pedido) REFERENCES PEDIDOS (id_pedido);

3.11.3.6 Exercício #6

3.11.3.6.1 Exercício 6 - SQL referênte ao diagrama anterior

/* =========================================================
   Criar tabelas (sem PK ou FK)
   ========================================================= */
CREATE TABLE MEDICOS
(
    id_medico INT,
    nome VARCHAR(255),
    especialidade VARCHAR(100),
    crm VARCHAR(20)
);

CREATE TABLE CONSULTAS
(
    id_consulta INT,
    data_consulta DATE,
    hora TIME,
    observacoes VARCHAR(255)
);

/* =========================================================
   Definir chaves primárias
   ========================================================= */

ALTER TABLE MEDICOS ADD PRIMARY KEY (id_medico);

ALTER TABLE CONSULTAS ADD PRIMARY KEY (id_consulta);

/* =========================================================
   Criar coluna para futura chave estrangeira
   ========================================================= */
-- Relacionamento MEDICOS 1:N CONSULTAS

ALTER TABLE CONSULTAS ADD COLUMN id_medico INT;

/* =========================================================
   Criar chave estrangeira
   ========================================================= */

ALTER TABLE CONSULTAS ADD CONSTRAINT fk_consultas_medicos FOREIGN KEY (id_medico) REFERENCES MEDICOS (id_medico);

3.11.3.7 Exercício #7

3.11.3.7.1 Exercício 7 - SQL referênte ao diagrama anterior

/* =========================================================
   Criar tabelas (sem PK ou FK)
   ========================================================= */
CREATE TABLE PROFESSORES
(
    id_professor INT,
    nome VARCHAR(255),
    titulacao VARCHAR(100),
    email VARCHAR(255)
);

CREATE TABLE DEPARTAMENTOS
(
    id_departamento INT,
    nome VARCHAR(255),
    localizacao VARCHAR(255),
    telefone VARCHAR(20)
);

/* =========================================================
   Definir chaves primárias
   ========================================================= */
ALTER TABLE PROFESSORES ADD PRIMARY KEY (id_professor);

ALTER TABLE DEPARTAMENTOS ADD PRIMARY KEY (id_departamento);

/* =========================================================
   Criar coluna para futura chave estrangeira
   ========================================================= */
-- Relacionamento 1:1 entre PROFESSORES e DEPARTAMENTOS
-- Aqui vamos colocar a FK em DEPARTAMENTOS, vinculando ao professor responsável

ALTER TABLE DEPARTAMENTOS ADD COLUMN id_professor INT;

/* =========================================================
   Criar chave estrangeira
   ========================================================= */

ALTER TABLE DEPARTAMENTOS ADD CONSTRAINT fk_departamentos_professores FOREIGN KEY (id_professor) REFERENCES PROFESSORES (id_professor);

3.11.3.8 Exercício #8

3.11.3.8.1 Exercício 8 - SQL referênte ao diagrama anterior


/* =========================================================
   Criar tabelas (sem PK ou FK)
   ========================================================= */
CREATE TABLE LIVROS
(
    id_livro INT,
    titulo VARCHAR(255),
    ano_publicacao INT,
    editora VARCHAR(255)
);

CREATE TABLE AUTORES
(
    id_autor INT,
    nome VARCHAR(255),
    nacionalidade VARCHAR(100)
);

/* Tabela para relacionamento N:N com atributos */

CREATE TABLE ESCREVEM
(
    data_participacao DATE,
    ordem_autoria INT
);

/* =========================================================
   Definir chaves primárias
   ========================================================= */
ALTER TABLE LIVROS ADD PRIMARY KEY (id_livro);

ALTER TABLE AUTORES ADD PRIMARY KEY (id_autor);

/* =========================================================
   Criar colunas para futuras chaves estrangeiras
   ========================================================= */

ALTER TABLE ESCREVEM ADD COLUMN id_livro INT, ADD COLUMN id_autor INT;

/* =========================================================
   Criar chaves estrangeiras
   =====================================

ALTER TABLE ESCREVEM ADD CONSTRAINT fk_escrevem_livros   FOREIGN KEY (id_livro) REFERENCES LIVROS (id_livro);

ALTER TABLE ESCREVEM ADD CONSTRAINT fk_escrevem_autores  FOREIGN KEY (id_autor) REFERENCES AUTORES (id_autor);

/* =========================================================
   Definir chave primária composta da tabela ESCREVEM
   ========================================================= */

ALTER TABLE ESCREVEM  ADD PRIMARY KEY (id_livro, id_autor);

3.11.3.9 Exercício #9

3.11.3.9.1 Exercício 9 - SQL referênte ao diagrama anterior

/* =========================================================
   Criar tabelas (sem PK ou FK)
   ========================================================= */

CREATE TABLE LIVROS
(
    id_livro INT,
    titulo VARCHAR(255),
    ano INT
);

CREATE TABLE EXEMPLARES
(
    codigo_exemplar INT,
    status VARCHAR(50)
);

/* =========================================================
   Definir chaves primárias
   ========================================================= */

ALTER TABLE LIVROS ADD PRIMARY KEY (id_livro);

/* A chave primária de EXEMPLARES será composta depois, usando FK + codigo_exemplar */

/* =========================================================
   Criar coluna para futura chave estrangeira
   ========================================================= */
-- Relacionamento LIVROS 1:N EXEMPLARES

ALTER TABLE EXEMPLARES ADD COLUMN id_livro INT;

/* =========================================================
   Criar chave estrangeira
   ========================================================= */

ALTER TABLE EXEMPLARES ADD CONSTRAINT fk_exemplares_livros FOREIGN KEY (id_livro) REFERENCES LIVROS (id_livro);

/* =========================================================
   Definir chave primária composta da tabela EXEMPLARES
   ========================================================= */

ALTER TABLE EXEMPLARES ADD PRIMARY KEY (id_livro, codigo_exemplar);

3.11.3.10 Exercício #10

3.11.3.10.1 Exercício 10 - SQL referênte ao diagrama anterior

/* =========================================================
   Criar tabelas (sem PK ou FK)
   ========================================================= */
CREATE TABLE EMPRESAS (
    id_empresa INT,
    nome VARCHAR(255),
    cnpj CHAR(14),
    endereco VARCHAR(255)
);

CREATE TABLE FUNCIONARIOS (
    id_funcionario INT,
    nome VARCHAR(255),
    cargo VARCHAR(100),
    salario DECIMAL(10,2)
);

CREATE TABLE PROJETOS (
    id_projeto INT,
    nome VARCHAR(255),
    data_inicio DATE,
    data_fim DATE,
    descricao VARCHAR(255)
);

CREATE TABLE PARTICIPAM (
    data_inicio DATE,
    data_fim DATE,
    papel VARCHAR(100)
);

/* =========================================================
   Definir chaves primárias
   ========================================================= */
ALTER TABLE EMPRESAS ADD PRIMARY KEY (id_empresa);

ALTER TABLE FUNCIONARIOS ADD PRIMARY KEY (id_funcionario);

ALTER TABLE PROJETOS ADD PRIMARY KEY (id_projeto);

/* A tabela PARTICIPAM terá PK composta, definida depois */

/* =========================================================
   Criar colunas para futuras chaves estrangeiras
   ========================================================= */
-- Relacionamento EMPRESAS 1:N FUNCIONARIOS

ALTER TABLE FUNCIONARIOS  ADD COLUMN id_empresa INT;

-- Relacionamento FUNCIONARIOS N:N PROJETOS
ALTER TABLE PARTICIPAM ADD COLUMN id_funcionario INT, ADD COLUMN id_projeto INT;

/* =========================================================
   Criar chaves estrangeiras
   ========================================================= */
ALTER TABLE FUNCIONARIOS ADD CONSTRAINT fk_funcionarios_empresas FOREIGN KEY (id_empresa) REFERENCES EMPRESAS (id_empresa);

ALTER TABLE PARTICIPAM ADD CONSTRAINT fk_participam_funcionarios FOREIGN KEY (id_funcionario) REFERENCES FUNCIONARIOS (id_funcionario);

ALTER TABLE PARTICIPAM ADD CONSTRAINT fk_participam_projetos FOREIGN KEY (id_projeto) REFERENCES PROJETOS (id_projeto);

/* =========================================================
   Definir chave primária composta da tabela PARTICIPAM
   ========================================================= */

ALTER TABLE PARTICIPAM ADD PRIMARY KEY (id_funcionario, id_projeto);
